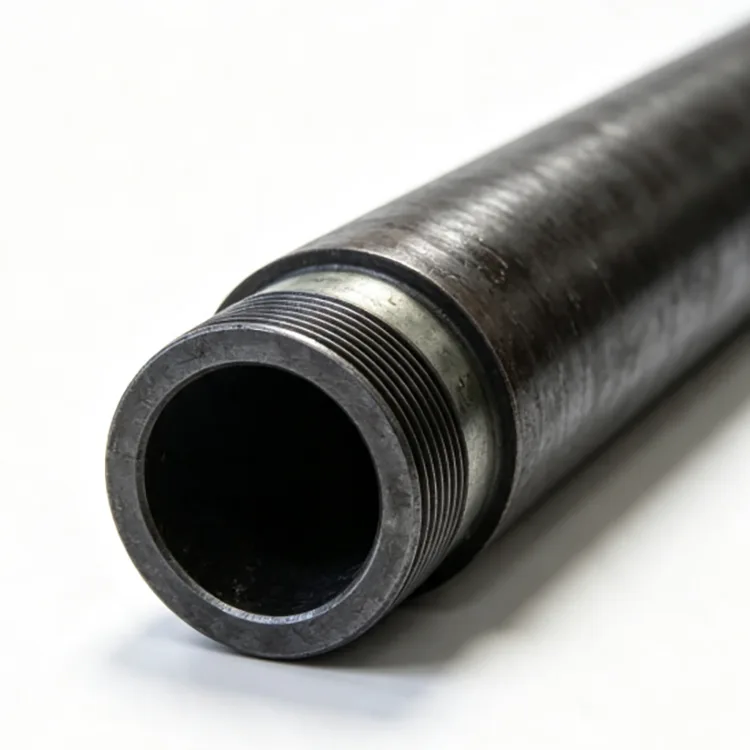

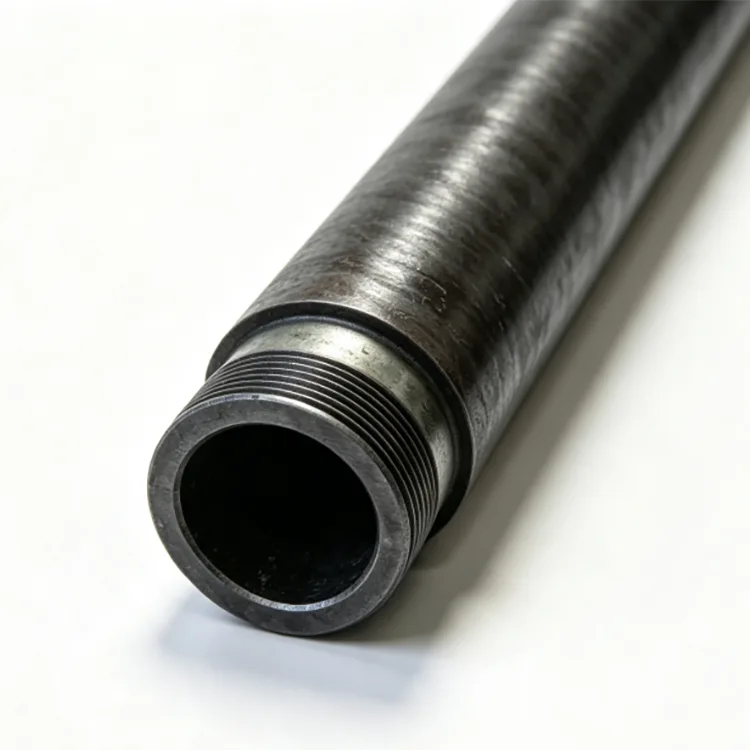

ရေနံမြေအတွက် ချောမွေ့သောရေနံပြွန်

Oilfield for Seamless Oil Tubing သည် ထွက်လာသောအရည်များ မျက်နှာပြင်သို့ ဖြတ်သန်းသွားသော သို့မဟုတ် ထိုးသွင်းထားသော အရည်များ ဖွဲ့စည်းမှုအတွင်းသို့ ဝင်ရောက်သည့် ပိုက်ဖြစ်သည်။ ထို့ကြောင့် ၎င်း၏ရွေးချယ်မှုသည် အတွင်းပိုင်းဖိအား၊ အရည်ဖွဲ့စည်းမှု၊ အပူချိန်၊ ရေတွင်းအနက်၊ ထပ်ခါတလဲလဲ လည်ပတ်လုပ်ဆောင်မှုများနှင့် ချိတ်ဆက်မှုစွမ်းဆောင်ရည်တို့နှင့် နီးကပ်စွာ ဆက်စပ်နေသည်။

Casing နှင့်မတူဘဲ၊ tubing သည် ပုံမှန်အားဖြင့် ရေတွင်းထဲသို့ အမြဲတမ်း ခိုင်ခံ့နေခြင်းမဟုတ်ပေ။ ၎င်းသည် Casing အတွင်းတွင် ဖြုတ်တပ်နိုင်သော ကြိုးတစ်ချောင်းကို ဖွဲ့စည်းထားပြီး ပြုပြင်ထိန်းသိမ်းမှု၊ လှုံ့ဆော်မှု သို့မဟုတ် အလုပ်ပိုလုပ်ဆောင်မှုများအတွင်း ဆွဲထုတ်နိုင်သည်။

စံနှုန်းများနှင့် အဓိကသတ်မှတ်ချက်များ

API Spec 5CT သည် ပိုက်အရွယ်အစား၊ နံရံအထူများ၊ သံမဏိအဆင့်များနှင့် အဆုံးအချောများအပါအဝင် ပိုက်အရွယ်အစားနှင့် ပြွန်များကို အကျုံးဝင်သည်။ လက်ရှိ API 5CT 11th Edition တွင် ဇွန် 2026 Errata 3 အပါအဝင် နောက်ဆက်တွဲ addenda နှင့် errata ရှိသည်။

တရုတ်ပရောဂျက်များအတွက် GB/T 19830-2023 သည် ရေနံနှင့် သဘာဝဓာတ်ငွေ့တွင်းများတွင် အသုံးပြုသော သံမဏိပိုက်များကို ပိုက်ပေါက် သို့မဟုတ် ပြွန်အဖြစ်အသုံးပြုသည့် လက်ရှိစံနှုန်းဖြစ်သည်။

API 5CT သည် လက်ရှိတွင် H40၊ J55၊ K55၊ N80၊ L80၊ C90၊ T95၊ P110 နှင့် Q125 အပါအဝင် ပြွန်ချိတ်ဆက်မှုများဖြစ်သည့် စိတ်မဆိုးသောပြွန် (NU)၊ ပြင်ပစိတ်ဆိုးပြွန် (EU) နှင့် integral joint tubing (IJ) အပါအဝင် အဆင့်များကို စာရင်းပြုစုထားသည်။

အဆင့်ရွေးချယ်မှု

H40 သည် ၎င်း၏ ကြံ့ခိုင်မှု နည်းပါးသော လုံလောက်သော ဝန်နည်းသော၊ ရေတိမ်ပိုင်း အလွှာအချို့အတွက် အသုံးပြုနိုင်သည်။

J55 နှင့် K55 ကို သမားရိုးကျ ရေတွင်းများအတွက် အများအားဖြင့် သတ်မှတ်ထားသည်။ ရေတွင်းသည် မြင့်မားသော ကြံ့ခိုင်မှု အဆင့်မလိုအပ်သော နေရာတွင် ၎င်းတို့ကို မကြာခဏ ရွေးချယ်လေ့ရှိသည်။

N80 သည် သမားရိုးကျ ဝန်ဆောင်မှုများ ပိုမိုတောင်းဆိုလာသည့်အတွက် ပိုမိုခိုင်ခံ့မှုအဆင့်ကို ပေးစွမ်းသော်လည်း မြင့်မားသောအဆင့်သည် ချဉ်သောပတ်ဝန်းကျင်အတွက် အလိုအလျောက် သင့်လျော်စေမည်မဟုတ်ပါ။

L80 ကို ထိန်းချုပ်ထားသော ပစ္စည်းဂုဏ်သတ္တိများနှင့် ချဉ်သောဝန်ဆောင်မှုလိုအပ်ချက်များကို သတ်မှတ်သည့်နေရာတွင် အများအားဖြင့် ရွေးချယ်ထားသည်။ L80 အမျိုးအစားအတိအကျကို အမှာစာတွင်ဖော်ပြထားရပါမည်။

P110 ကို နက်ရှိုင်းသောရေတွင်းများနှင့် ထုတ်လုပ်မှု သို့မဟုတ် နှိုးဆွမှုအခြေအနေများအပါအဝင် ပိုမိုအားကောင်းရန်လိုအပ်သည့်နေရာတွင် အသုံးပြုသည်။

ကောင်းစွာ ဒီဇိုင်းသည် သက်ဆိုင်ရာ ချဉ်သောဝန်ဆောင်မှု စွမ်းဆောင်ရည် လိုအပ်သည့် အားကောင်းသည့် အက်ပ်လီကေးရှင်းများအတွက် C90 နှင့် T95 ကို ရွေးချယ်နိုင်သည်။

စတီးတန်းကို အဆုံးအဖြတ်အဖြစ် အတိမ်အနက် တစ်ခုတည်းကို အသုံးပြုမည့်အစား အမှန်တကယ် ကောင်းမွန်သော ဒီဇိုင်းမှ ရွေးချယ်သင့်သည်။

ရေတွင်းအခြေအနေဖြင့် ဆီပိုက်ရွေးချယ်ခြင်း။

သမားရိုးကျ ရေတိမ်ပိုင်း သို့မဟုတ် အလယ်အလတ် အနက်ရှိ အမွှေးတွင်းတစ်ခုအတွက်၊ J55 သို့မဟုတ် K55 သည် ခွန်အားနှင့် ကုန်ကျစရိတ်အကြား လက်တွေ့ကျသော ချိန်ခွင်လျှာကို ပေးစွမ်းနိုင်သည်။

ကောင်းစွာအတိမ်အနက်၊ axial load၊ ဖိအား သို့မဟုတ် stimulation load များတိုးလာသောအခါ၊ N80 သို့မဟုတ် P110 ကို casing နှင့် tubing design အရ ထည့်သွင်းစဉ်းစားနိုင်သည်။

H₂S ပါဝင်သော ရေတွင်းများအတွက်၊ ချဉ်သောဝန်ဆောင်မှုအခြေအနေများအတွက် အထူးသင့်လျော်သောပြွန်ကို ရွေးချယ်ရပါမည်။ အဆင့်၊ မာကျောမှု၊ အပူကုသမှုနှင့် ပတ်ဝန်းကျင် လိုအပ်ချက်အားလုံးသည် အရေးပါသည်။ API 5CT တွင် တောင်းဆိုနေသော ဝန်ဆောင်မှုတွင် အသုံးပြုသည့် အဆင့်များစွာအတွက် သီးခြားလိုအပ်ချက်များ ပါရှိသည်။ ထို့ကြောင့်၊ ခိုင်ခံ့မှုမြင့်မားသောအဆင့်ကိုရွေးချယ်ခြင်းသည် လုံလောက်သောချဉ်သောဝန်ဆောင်မှုအရည်အချင်းတစ်ခုမဟုတ်ပါ။

CO₂ နှင့် ကလိုရိုက်ကြွယ်ဝသောပတ်ဝန်းကျင်များအတွက်၊ L80 13Cr ကဲ့သို့သော ချေးခံနိုင်ရည်ရှိသောပြွန်များကို ကောင်းမွန်သောအရည်အခြေအနေများအတွက် လိုအပ်သည့်နေရာတွင် ထည့်သွင်းစဉ်းစားနိုင်ပါသည်။ API သည် သံချေးတက်ခြင်း-ခံနိုင်ရည်ရှိသော သတ္တုစပ်အစပ်မရှိသော ထုတ်ကုန်များအတွက် သီးခြားသတ်မှတ်ချက်ကို ထိန်းသိမ်းထားပြီး ပိုက်နှင့် ပြွန်များအဖြစ် အသုံးပြုသည်။

Thread ချိတ်ဆက်မှု

Tubing ချိတ်ဆက်မှုသည် ဝန်လွှဲပြောင်းခြင်း၊ ချိတ်ပိတ်ခြင်းနှင့် ထပ်ခါတလဲလဲ လုပ်ဆောင်ခြင်းနှင့် ဆွဲခြင်းလုပ်ငန်းများကို ခံနိုင်ရည်ရှိစေပါသည်။

NU စိတ်မဆိုးသောပြွန်သည် စိတ်မဆိုးသောပြွန်အဆုံးရှိပြီး ၎င်း၏ချိတ်ဆက်မှုစွမ်းဆောင်ရည်လုံလောက်သည့် သမားရိုးကျရေတွင်းများအတွက် အသုံးများသည်။

EU ပြင်ပစိတ်ဆိုးသောပြွန်သည် ချိတ်ဆက်မှုအပိုင်းကို တိုးစေပြီး ဆန့်နိုင်စွမ်းရည်ပိုမိုလိုအပ်သောအခါတွင် အများအားဖြင့် ရွေးချယ်သည်။

ရေတွင်းသည် ပိုမိုကောင်းမွန်သော ဓာတ်ငွေ့ တံဆိပ်ခတ်ခြင်း၊ ထပ်ခါတလဲလဲ တင်ခြင်းကို ခံနိုင်ရည်ရှိရန် သို့မဟုတ် ပိုလိုအပ်သော ဖိအားနှင့် အပူချိန် စွမ်းဆောင်ရည် ပိုမိုလိုအပ်သည့်အခါ ပရီမီယံ ချိတ်ဆက်မှုများကို အသုံးပြုပါသည်။ သီးသန့်ချိတ်ဆက်မှုအမည်ကို ထုတ်ကုန်ဖော်ပြချက်အဖြစ် အသုံးပြုမည့်အစား ပရောဂျက်က အတိအကျချိတ်ဆက်မှုကို သတ်မှတ်ပေးသင့်သည်။

ထုတ်လုပ်မှုလုပ်ငန်းစဉ်

ရေနံမြေထုတ်လုပ်မှုလမ်းကြောင်းအတွက် ပုံမှန် Seamless Oil Tubing တွင် သံမဏိ billet ပြင်ဆင်မှု၊ အပူပေးခြင်း၊ အပေါက်ဖောက်ခြင်း၊ ပူလှိမ့်ခြင်း၊ အရွယ်အစား၊ အအေးခံခြင်း၊ ဖြောင့်ခြင်း၊ ဖြတ်တောက်ခြင်း၊ လိုအပ်သည့်နေရာတွင် အပူကုသခြင်း၊ ချည်စက်ပြုလုပ်ခြင်းနှင့် နောက်ဆုံးစစ်ဆေးခြင်း ပါဝင်သည်။

ကြိုးများကို ဝန်ဆောင်မှုပေးနေစဉ်အတွင်း tubing ကို ထပ်ခါတလဲလဲ ပြုလုပ်ပြီး ကွဲသွားသောကြောင့် Thread processing သည် အထူးအရေးကြီးပါသည်။ ကြိုးအတိုင်းအတာ၊ ချိတ်ဆက်မှု အံဝင်ခွင်ကျ၊ အဆုံးအခြေအနေနှင့် တိုင်းတာခြင်းတို့သည် သတ်မှတ်ထားသော စံနှုန်းများနှင့် ကိုက်ညီရန် လိုအပ်ပါသည်။

စစ်ဆေးရေးနှင့် အရည်အသွေးထိန်းချုပ်ရေး

စစ်ဆေးရေးလိုအပ်ချက်များသည် အဆင့်၊ ထုတ်ကုန်သတ်မှတ်ချက်နှင့် ဝယ်ယူမှုအပေါ်မူတည်ပါသည်။ ၎င်းတို့တွင် ဓာတုဖွဲ့စည်းမှု၊ ဆန့်နိုင်အား၊ မာကျောမှု၊ အတိုင်းအတာစစ်ဆေးမှု၊ ပျံကျစမ်းသပ်မှု၊ ရေအားလျှပ်စစ်စမ်းသပ်ခြင်းနှင့် အဖျက်သဘောမရှိသော စစ်ဆေးခြင်းတို့ ပါဝင်နိုင်သည်။

threaded tubing အတွက် thread စစ်ဆေးခြင်းနှင့် gauge control သည်လည်း အရေးကြီးပါသည်။ စစ်ဆေးရေးမှတ်တမ်းများနှင့် ပြင်ပမှစစ်ဆေးခြင်းများကို စီမံကိန်းလိုအပ်ချက်အရ စီစဉ်နိုင်သည်။

Tubing vs. Casing

Tubing နှင့် casing နှစ်ခုလုံးကို တူညီသောကောင်းစွာတွင်အသုံးပြုသော်လည်း မတူညီသောအလုပ်များကိုလုပ်ဆောင်သည်။

Casing သည် wellbore support နှင့် formation isolation ကို ထောက်ပံ့ပေးပြီး ပုံမှန်အားဖြင့် နေရာတွင် ဘိလပ်မြေခံထားသည်။ Tubing ကို ဘူးအတွင်းတွင် တပ်ဆင်ထားပြီး ထုတ်လုပ်သော သို့မဟုတ် ထိုးသွင်းထားသော အရည်များအတွက် စီးဆင်းမှုလမ်းကြောင်းကို ထောက်ပံ့ပေးသည်။ အလုပ်ဆင်းနေစဉ်အတွင်း Tubing ကို ထုတ်ယူနိုင်သည်။

၎င်းတို့၏ အပြင်ဘက် အချင်းများ၊ ဝန်များ၊ ချိတ်ဆက်မှုများနှင့် ဒီဇိုင်းလုပ်ဆောင်ချက်များသည် မတူညီသောကြောင့်၊ casing နှင့် tubing များသည် လဲလှယ်၍မရပါ။

ရိုးရိုးအပလီကေးရှင်းများ

ရေနံထုတ်လုပ်မှု Wells

ထုတ်လုပ်မှုဇုန်မှ ရေနံစိမ်းနှင့် ဆက်စပ်ဓာတ်ငွေ့များကို မျက်နှာပြင်ပေါ်သို့ သယ်ဆောင်ရန် အသုံးပြုသည်။

ဂတ်စ်ဝဲလ်

ဖိအား၊ အပူချိန်၊ ဓာတ်ငွေ့ဖွဲ့စည်းမှုနှင့် ချိတ်ဆက်မှု တံဆိပ်ခတ်ခြင်း လိုအပ်ချက်များကို ဂရုတစိုက်ရွေးချယ်ထားသည်။

Water Injection Wells ၊

ဆေးထိုးကြိုးများအတွက် အသုံးပြုသော tubing material နှင့် connection သည် ထိုးသွင်းထားသော ရေအရည်အသွေးနှင့် လည်ပတ်မှုအခြေအနေများနှင့် ကိုက်ညီရန်လိုအပ်ပါသည်။

လှုံ့ဆော်ခြင်းနှင့် အလုပ်ပိုလုပ်ဆောင်ခြင်း

Tubing ရွေးချယ်မှုသည် ထပ်ခါတလဲလဲ ပြေးခြင်း၊ ဆွဲခြင်း၊ ဖိအား စက်ဘီးစီးခြင်းနှင့် လှုံ့ဆော်ခြင်းများကို ထည့်သွင်းစဉ်းစားရန် လိုအပ်သည်။

အလျားလိုက်နှင့် Deep Wells

axial load၊ buckling၊ drag၊ connection performance နှင့် pressure အခြေအနေများအတွက် ပိုမိုအာရုံစိုက်ရန် လိုအပ်ပါသည်။

အရှည်နှင့် ပို့ဆောင်မှု

Casing နှင့် tubing ပရိုဂရမ်အရ API အပိုင်းအလျားများကို ရွေးချယ်နိုင်သည်။ R2 ကို စံပြွန်အမှာစာများအတွက် တွင်ကျယ်စွာအသုံးပြုကြပြီး ရှည်လျားသော R3 အဆစ်များကို ကောင်းမွန်စွာ ဒီဇိုင်းနှင့် ကိုင်တွယ်မှုအခြေအနေများက ခွင့်ပြုသည့်နေရာတွင် ထည့်သွင်းစဉ်းစားနိုင်ပါသည်။

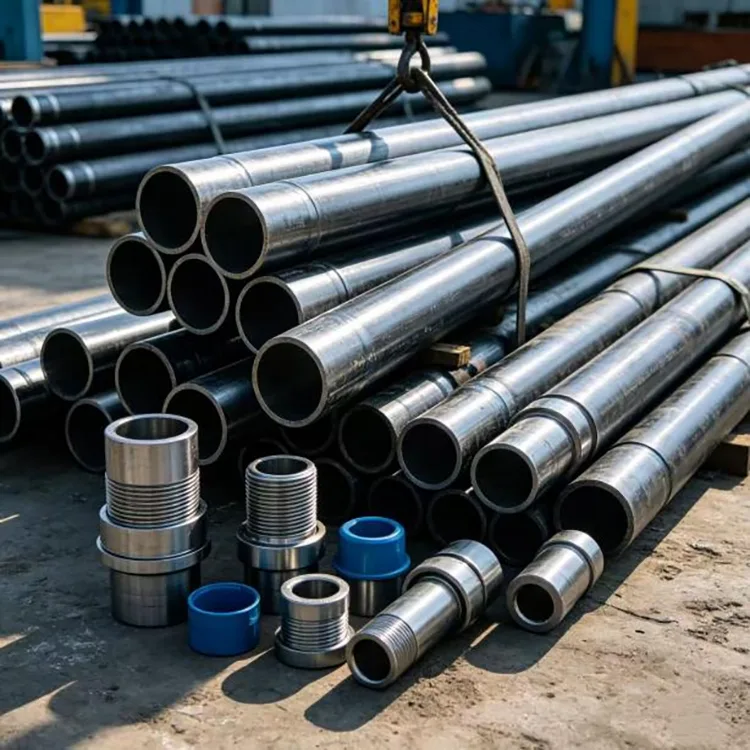

Tubing ကို ရိုးရိုးအဆုံး သို့မဟုတ် threaded နှင့် သတ်မှတ်ထားသော connection အရ တွဲပေးနိုင်သည်။ ချည်ကြိုးအကာအကွယ်များနှင့် သင့်လျော်သော အစုအဝေးများကို သယ်ယူပို့ဆောင်ရေးနှင့် သိုလှောင်မှုအတွက် ရနိုင်ပါသည်။

ဝယ်ယူရေးအချက်အလက်

quotation အတွက်၊ ပြွန်စံ၊ အဆင့်၊ အမည်ခံ ပြင်ပအချင်း၊ နံရံအထူ သို့မဟုတ် အလေးချိန် သတ်မှတ်ခြင်း၊ ချိတ်ဆက်မှု အမျိုးအစား၊ အလျားအကွာအဝေး၊ အရေအတွက်နှင့် ဝန်ဆောင်မှု အခြေအနေများကို ပေးပါ။

ချဉ်သော သို့မဟုတ် သံချေးတက်သောရေတွင်းများအတွက် H₂S၊ CO₂၊ ကလိုရိုက်၊ အပူချိန်နှင့် ဖိအားဆိုင်ရာ အချက်အလက်များကိုလည်း ရရှိနိုင်ပါသည်။ ၎င်းသည် အနက်တစ်ခုတည်းဖြင့် ရွေးချယ်ခြင်းထက် အမှန်တကယ်လည်ပတ်နေသော ပတ်ဝန်းကျင်နှင့် ချိတ်ဆက်မှုကို နက်ရှိုင်းစွာရွေးချယ်ခြင်းမပြုဘဲ ပစ္စည်းနှင့်ချိတ်ဆက်မှုကို စစ်ဆေးနိုင်စေပါသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- ရေနံမြေအတွက် Seamless Oil Tubing နှင့် Casing အကြား အဓိကကွာခြားချက်ကား အဘယ်နည်း။

Casing သည် ပုံမှန်အားဖြင့် နေရာတွင် ဘိလပ်မြေထည့်ထားသော အပြင်ဘက်တွင်း အထောက်အပံ့နှင့် ဖွဲ့စည်း-အထီးကျန်ပိုက်ဖြစ်သည်။ Tubing ကို ဘူးအတွင်းတွင် တပ်ဆင်ထားပြီး ထုတ်လုပ်သော သို့မဟုတ် ထိုးသွင်းထားသော အရည်များကို သယ်ဆောင်သည်။ အလုပ်ဆင်းချိန်အတွင်း Tubing ကို ဆွဲထုတ်နိုင်သည်။

Q2- ချောမွေ့မှုမရှိသော ပြွန်ပိုက်များသည် ရေနံတွင်းများအတွက် တစ်ခုတည်းသော အမျိုးအစားကို ခွင့်ပြုပါသလား။

နံပါတ် API 5CT သည် ချောမွေ့မှုမရှိသောနှင့် လျှပ်စစ်ဂဟေဆက်ထားသော ဘူးခွံ သို့မဟုတ် ပြွန်ထုတ်ကုန်နှစ်ခုလုံးကို အကျုံးဝင်ပါသည်။ ချောမွေ့မှုမရှိသော ပြွန်များကို လိုအပ်သောအခါ၊ ဝယ်ယူမှုသတ်မှတ်ချက်သည် ထုတ်လုပ်မှုအမျိုးအစားကို ရှင်းလင်းစွာဖော်ပြသင့်သည်။

Q3- NU နှင့် EU tubing အကြား မည်သို့ရွေးချယ်ရမည်နည်း။

NU tubing သည် စိတ်မဆိုးသောချိတ်ဆက်မှုရှိပြီး ချိတ်ဆက်မှုစွမ်းရည်လုံလောက်သော သမားရိုးကျအပလီကေးရှင်းများအတွက် အသုံးများသည်။ EU tubing သည် ပြင်ပတွင် စိတ်ပျက်စရာအဆုံးတစ်ခုရှိပြီး ပိုကြီးသော tensile စွမ်းရည်လိုအပ်သော applications များအတွက် ပိုကြီးသောချိတ်ဆက်မှုအပိုင်းကို ပံ့ပိုးပေးပါသည်။ API 5CT သည် NU နှင့် EU tubing ချိတ်ဆက်မှုများကို အသိအမှတ်ပြုသည်။

Q4- P110 tubing ကို အချဉ်ဖောက်ထားတဲ့ ရေတွင်းမှာ သုံးလို့ရပါသလား။

အချဉ်-ဝန်ဆောင်မှု သင့်လျော်မှုကို ခွန်အားတစ်ခုတည်းဖြင့် မဆုံးဖြတ်ပါနှင့်။ H₂S ဝန်ဆောင်မှုသည် သတ်မှတ်ထားသော အဆင့်၊ အပူကုသမှု၊ မာကျောမှုနှင့် ပတ်ဝန်းကျင်အခြေအနေများကို စစ်ဆေးရန် လိုအပ်သည်။ ပိုက်များကို သက်ဆိုင်ရာ အချဉ်ဝန်ဆောင်မှု လိုအပ်ချက်များအတွက် အမိန့်ပေးသင့်သည်။

Q5- ရေနံမြေအတွက် Seamless Oil Tubing ကိုရွေးချယ်ရန် မည်သည့်အချက်အလက်များ လိုအပ်သနည်း။

အခြေခံအချက်အလက်များတွင် ပြွန်အရွယ်အစား၊ နံရံအထူ သို့မဟုတ် အလေးချိန်၊ သံမဏိအဆင့်၊ ချိတ်ဆက်မှု၊ အလျားနှင့် အရေအတွက်တို့ ပါဝင်သည်။ သင့်လျော်သော အင်ဂျင်နီယာရွေးချယ်မှုအတွက်၊ ကောင်းမွန်သောအတိမ်အနက်၊ ဖိအား၊ အပူချိန်နှင့် အရည်ဖွဲ့စည်းမှုကိုလည်း ပေးသင့်သည်။

Q6: tubing ကို threaded နှင့် coupled ထောက်ပံ့နိုင်သလား။

ဟုတ်ကဲ့။ Tubing သည် NU၊ EU သို့မဟုတ် IJ ကဲ့သို့ သတ်မှတ်ထားသော API ချိတ်ဆက်မှုများအပြင် ပရောဂျက်ဆိုင်ရာ အထူးပရီမီယံချိတ်ဆက်မှုများကို အသုံးပြုနိုင်မည်ဖြစ်သည်။
